宽带服务器作为现代网络基础设施的核心组件,其结构设计直接决定了网络服务的稳定性、扩展性和性能表现，通过分析宽带服务器的结构图片，可以直观理解其硬件组成、模块化布局以及内部数据流，为网络部署、运维优化提供重要参考，以下从物理结构、核心组件、散热设计、接口布局及模块化架构五个维度，详细拆解宽带服务器的内部构造。
物理结构与外观设计

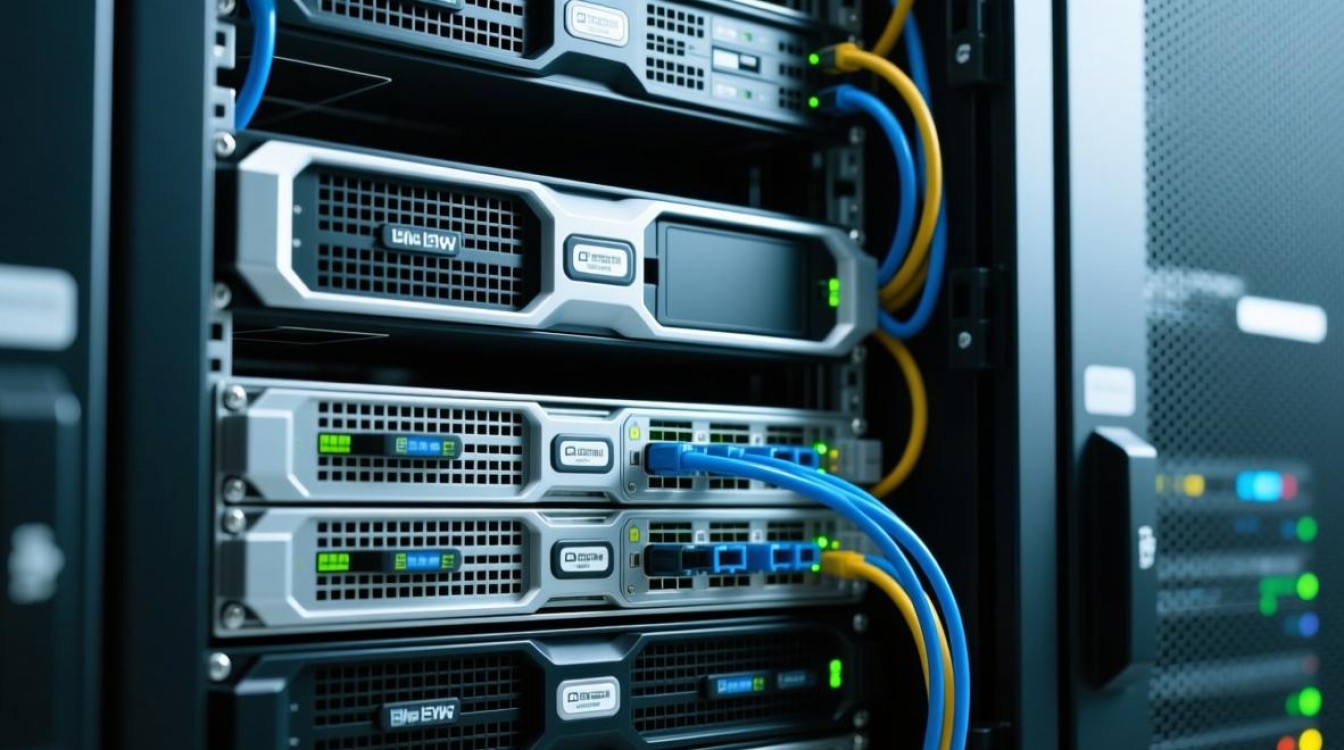

宽带服务器通常采用机架式设计,标准高度为1U（44.45mm）或2U（88.9mm），便于在标准机柜中密集部署，从结构图片可见，机身由高强度金属板材构成，前面板配置指示灯区、硬盘仓位和接口面板，后面板则集中电源、管理接口和扩展插槽，侧面面板通常可拆卸，方便内部硬件维护，机身表面进行阳极氧化或喷砂处理，增强抗腐蚀性和散热效率，部分高端机型还配备防尘网，减少灰尘进入内部组件。
核心组件布局

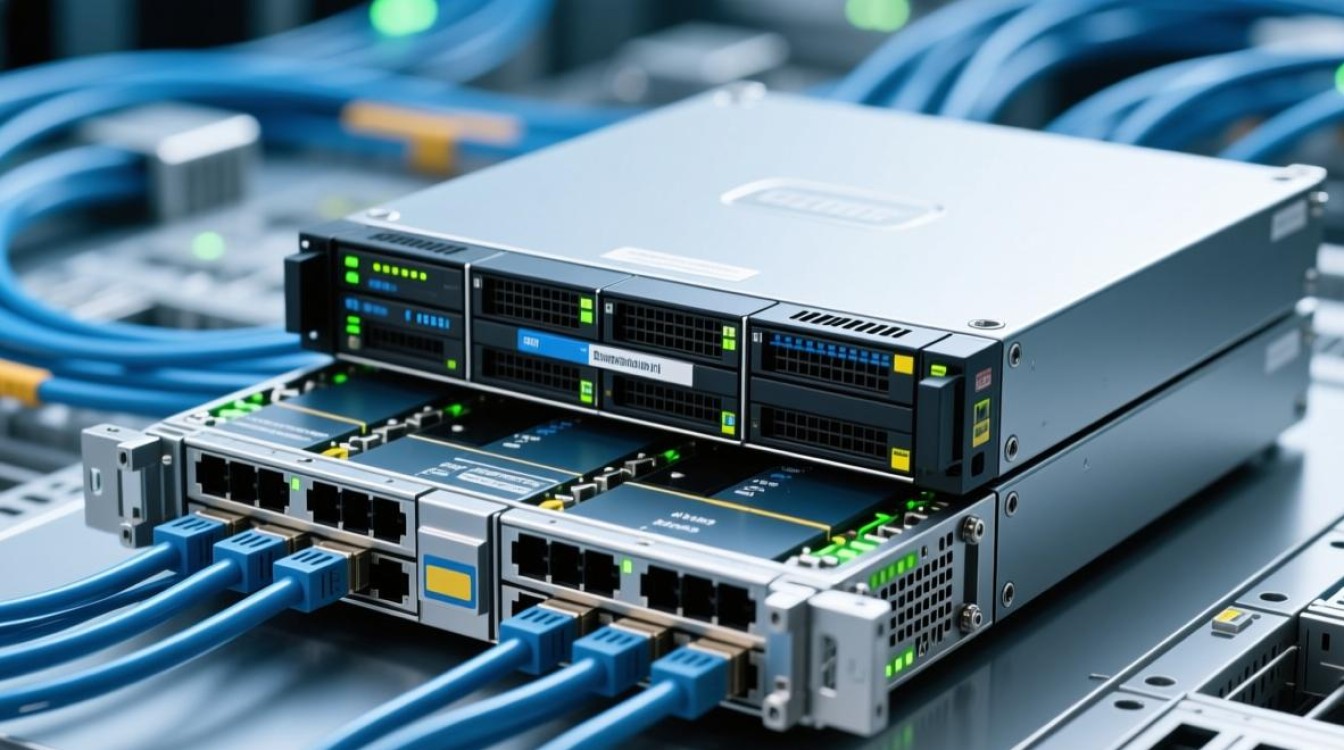

打开服务器外壳,内部组件呈现模块化分区布局，顶部是电源模块区，采用冗余电源设计（如1+1或2+2冗余），确保单点故障时不影响服务，中部为主板区域，服务器主板比普通主板更大，集成CPU插槽、内存插槽、PCIe扩展槽和芯片组，图片中可见，CPU通常采用双路或四路设计，搭配大面积散热片和热管，配合后部风扇区形成风道，内存插槽位于CPU两侧，支持ECC纠错内存，每个插槽独立供电，保障数据稳定性。
存储区域位于硬盘仓位,常见配置为2.5英寸SAS/SATA硬盘或4.0英寸NVMe SSD，通过背板连接到RAID控制器，部分机型还支持热插拔硬盘，硬盘仓位状态指示灯可直观显示硬盘工作状态，图片中可见主板上的南桥芯片组，负责连接I/O设备，如USB、SATA接口和网卡控制器，确保数据在内部组件间高效传输。
散热系统设计
散热是服务器稳定运行的关键,从结构图片可见，宽带服务器采用风冷或液冷混合散热方案，风冷系统中，前面板配置多个静音风扇，形成从前到后的定向风道，冷空气首先经过硬盘仓和CPU散热器，热空气从后面板排出，风扇支持PWM调速，根据内部温度自动调节转速，平衡散热与噪音，液冷方案则通过冷板式散热器覆盖CPU和芯片组，配合机柜级液冷系统，适用于高密度部署场景，图片中还可注意到，内部组件间预留充足空间，避免热量积聚，同时使用导热垫和热管增强热传导效率。
接口与扩展布局
接口布局是宽带服务器结构的重要组成部分,前面板通常包含电源按钮、指示灯（电源、硬盘、网络状态）、USB接口和紧急复位按钮，后面板则集中所有对外接口：网络接口（如RJ45万兆电口或SFP+光口）、管理接口（如RJ45串口和IPMI管理口）、视频接口（VGA/HDMI）以及电源接口，扩展区域位于主板后部，通过PCIe插槽连接网卡、HBA卡或加速卡，图片中可见部分插槽带金属挡板，增强电磁屏蔽，部分机型还配备OCP（Open Compute Project）网卡插槽，支持灵活更换网络适配器。
模块化架构优势
现代宽带服务器普遍采用模块化设计,图片中清晰展示各组件的可拆卸特性，电源模块支持热插拔，运维人员可在不断电情况下更换故障电源；硬盘仓位采用抽拉式设计，配合背板免工具拆装，提升维护效率，主板上的PCIe插槽和内存插槽也支持模块化扩展，用户可根据业务需求升级硬件，部分机型支持横向扩展（如扩展机箱）或纵向扩展（如增加CPU和内存），这种架构设计不仅降低了初始部署成本，还延长了设备生命周期。
相关问答FAQs
Q1：宽带服务器的冗余电源如何提升系统可靠性？
A1：宽带服务器通常采用N+1冗余电源配置（如2+1、3+1），即多个电源模块同时工作，单个电源故障时，其他模块可自动分担负载，确保服务器不断电，图片中可见，冗余电源模块独立供电且支持热插拔，运维人员无需停机即可更换故障单元，大幅提升系统可用性，冗余电源还能应对市电电压波动，避免因电力问题导致的服务中断。
Q2：如何通过结构图片优化宽带服务器的散热效率？
A2：通过分析结构图片，可从三个方面优化散热：一是检查风道设计，确保前面板进风口和后面板出风口无遮挡，避免形成湍流；二是观察风扇布局，确认是否与发热组件（如CPU、硬盘）对齐，必要时调整风扇转速或增加辅助风扇；三是清理散热器灰尘，图片中可见散热片鳍片间距较小，长期使用易积灰，定期维护可保障散热效率，对于高负载场景，还可参考液冷接口设计，升级为液冷系统以提升散热能力。
