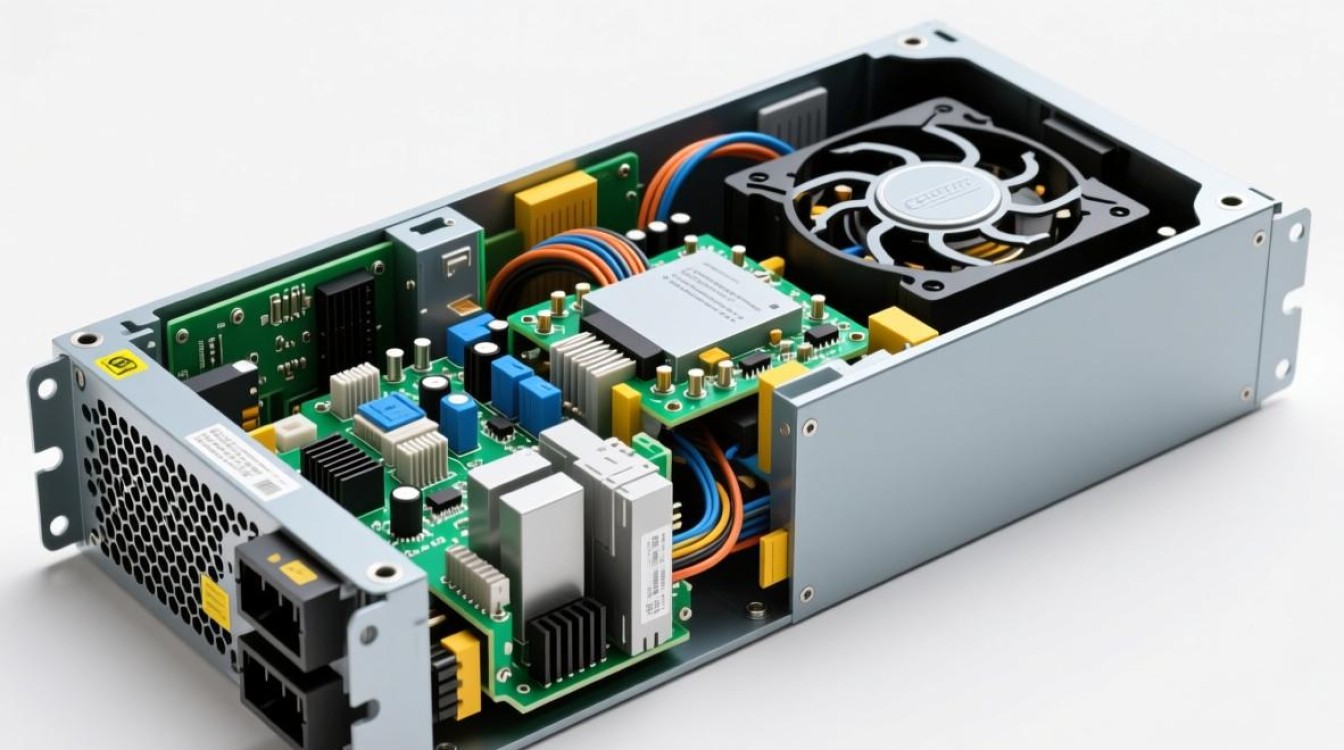

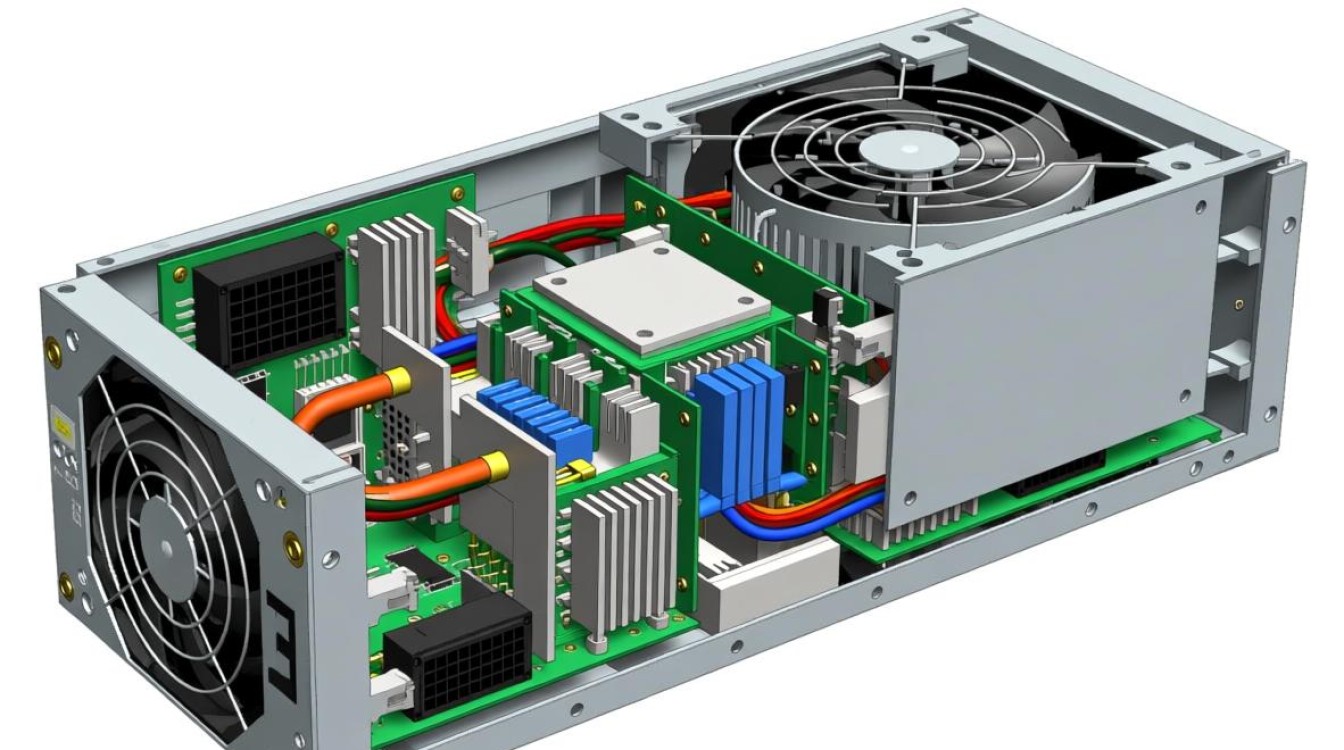

服务器电源作为数据中心的关键组件,其内部结构精密且复杂，通过拆解图可以直观了解其工作原理与设计特点，本文将基于服务器电源的典型拆解图，从核心模块、散热设计、保护电路及工艺细节等方面展开分析，帮助读者全面认识这一“动力心脏”的内部构造。
核心模块：能量转换的“主力军”
服务器电源的拆解图中,最醒目的部分当属功率转换模块，该模块主要由PFC（功率因数校正）电路和LLC谐振变换器组成，是实现ACDC转换的核心。
- PFC电路：位于输入端，通常采用Boost拓扑结构，通过电感、电容及IGBT（绝缘栅双极型晶体管）的协同工作，将市电的脉动直流电转化为稳定的直流电，同时提升功率因数至0.99以上，减少电网谐波污染，拆解图中可见，PFC电感多采用铁硅铝磁芯，具有高饱和磁通密度和低损耗特性，外部包裹绝缘材料防止漏电。
- LLC谐振变换器：作为高效输出的关键，由谐振电感、谐振电容及变压器组成，其优势在于通过谐振原理实现软开关，大幅降低开关损耗，提升转换效率（通常可达96%以上），拆解图中，变压器多采用平面结构，相比传统变压器具有更低的漏感和更高的功率密度，次级侧的整流电路则选用肖特基二极管或同步整流方案，以进一步降低导通压降。
散热设计：高温环境下的“稳定保障”
服务器电源在高负载下运行时会产生大量热量,因此散热系统是其设计的重中之重，拆解图中可见，多重散热设计协同工作：
- 散热器布局：在PFC电路、LLC变压器及开关管等热源区域，均安装有大型铝制散热片，散热片表面多经过阳极氧化处理，增强散热效率，部分高端电源还会在散热片底部嵌入热管，利用相变原理快速传导热量。
- 风扇与风道：电源内部通常配备双滚珠轴承风扇，支持PWM调速，可根据负载自动调整转速，风道设计上，采用“前进后出”或“下进上出”结构，确保冷空气首先流过核心发热元件，再通过风扇排出，避免热量局部积聚。
- 导热界面材料：在功率器件与散热器之间，填充有导热硅脂或相变材料，减少接触热阻；部分高端电源还会使用石墨垫片，提升垂直方向的导热性能。
保护电路：守护电源与安全的“智能卫士”
服务器电源的可靠性离不开完善的保护机制,拆解图中可清晰看到多种保护电路的布局：
- 输入保护：包括浪涌吸收电路（如压敏电阻、TVS二极管）和EMI滤波电路，前者防止电网电压尖峰损坏电源，后者抑制电磁干扰，确保符合国际标准（如CE、FCC）。
- 输出保护：通过采样电阻实时监测输出电压和电流，当发生过压、过流、短路或过载时，控制电路会立即触发关断机制，保护后级服务器硬件，部分电源还具备温度保护功能，在内部温度超过阈值时自动降速或关机。
- 通信接口：电源背部的I²C或PMBus通信接口，允许服务器系统实时监控电源状态（如电压、电流、温度、效率等），实现远程预警和故障诊断，提升数据中心运维效率。
工艺细节：体现品质的“精工细作”
服务器电源的拆解图不仅展现了功能模块,更体现了其工业设计的严谨性：
- PCB布局：主板采用多层板设计，功率回路与控制回路分离布局，减少电磁干扰；大电流区域使用铜箔加厚设计，确保电流承载能力；元件排列整齐，预留足够安全间距，避免高压打火风险。
- 元件选型：关键电容多选用日系品牌（如尼吉康、红宝石）的高温电解电容，耐温等级达105℃以上，确保寿命；电阻和电感则选用精密型号，参数误差控制在±1%以内，保证输出稳定性。
- 结构与安全：外壳采用镀锌钢板或铝合金材质，强度高且散热良好；内部高压区域与低压区域之间使用绝缘板隔离，符合UL60950等安全标准；输入输出接口采用锁定设计，防止误插或松动。
相关问答FAQs
Q1：服务器电源的拆解图中，为何PFC电感多采用铁硅铝磁芯而非铁氧体？
A：铁硅铝磁芯具有高饱和磁通密度（约1.2T）、低损耗和优异的温度稳定性，适合PFC电路中高频、大电流的工作环境，相比之下，铁氧体磁芯饱和磁通密度较低（约0.5T），在大电流下易饱和导致电感量下降，而铁硅铝磁芯可承受更高磁通密度，有效缩小体积并降低损耗，更符合服务器电源高功率密度的需求。
Q2：通过拆解图如何判断服务器电源的效率等级？
A：可通过观察功率元件的选型和散热设计初步判断，若采用LLC谐振变换器、同步整流方案，且散热器面积较大、热管设计完善，通常为80 Plus Platinum（白金）或Titanium（钛金）高效率电源（效率≥94%/96%），PFC电感的绕组工艺、变压器的匝间绝缘细节等也能间接反映电源的效率水平，高效电源的元件损耗更低，发热量更小。
